管道的密封分为内部密封和外部密封。其中，内部密封为内胀式密封，通过活塞手动或自动挤压密封圈，达到密封的目的。

FasTest的管道内部密封系列有ZN、FI和 JNL。根据不同的管道连接类型、密封压力、密封范围和驱动方式，选择合适的型号。本文将为大家介绍一下管道的内部密封选型方法。

步骤一：确定管道规格型号

管道是用于输送气体、液体或带固体颗粒的流体的装置，管道形状为规则的圆形、内壁光滑的管件，如工业应用中常用的铜管、钢管和铝管；医用的鲁尔管、导管、气管、插管等。

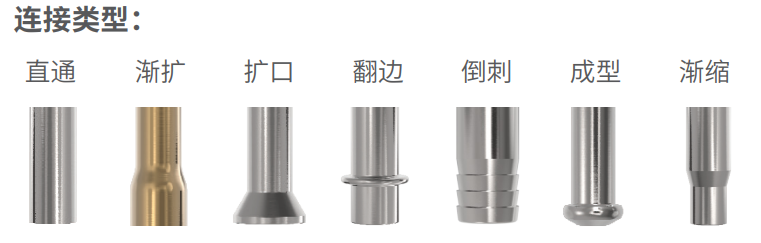

管道类型可以分为：直通管、渐缩管、渐扩管、扩口管、翻边管、倒刺管和成型管。

ZN系列连接类型：直通管、渐扩管、扩口管、翻边管、倒刺管、成型管、渐缩管。

FI系列连接类型：直通管、渐扩管、扩口管、翻边管、倒刺管、成型管、渐缩管。

JNL系列连接类型：直通管

步骤二：确定密封压力

每个连接器的密封压力不一，需确保管道的密封压力在连接器的密封压力范围以内。

ZN系列压力范围：真空至3.5 bar / 50 psi

FI系列压力范围：真空至8.3 bar / 120 psi

JNL系列压力范围：真空10mtorr(micron)至68.9 bar / 1000 psi

步骤三：确定密封范围

每个连接器的密封范围不一，确保管径在连接器的密封范围内。

ZN系列密封范围：9.53mm至34.01mm

FI系列密封范围：7.87mm至76.33mm

JNL系列密封范围：9.53mm至41.275mm

步骤四：选择合适的驱动方式

FI系列：用于自动化和半自动化生产过程中的气动密封连接工具

ZN/JNL系列：手动杠杆驱动

非标/定制方案

如果上述四个步骤仍不能选定相应的产品，

请致电联系0755-27084905或发送邮件至fastsalescn@fastestusa.cn

FasTest的技术团队随时为大家提供量身定制的解决方案。
