新能源汽车液冷板密封方案

项目背景

为满足电动车长续航里程的要求,新能源汽车的电池PACK电容量和电池模块数量不断攀升,导致电池组所释放的热量也大幅度提升。为保证电池系统的安全及使用寿命,需要高效率的液冷系统为其保驾护航。
液冷系统中的重要部件之一就是液冷板。液冷板通过冷却液的循环流动带走多余热量,达到冷却降温的目的,进一步延长电池的使用寿命,有效确保电池组工作安全性。若冷却液发生渗漏或泄漏,会引发电芯短路、起火等安全事故。为确保液冷板在使用过程中的稳定性和安全性,其密封性能的检测显得尤为重要。

项目需求

- 新能源汽车液冷板自动对接密封方案

- 测试方式对管壁无刮痕

- 自动密封方式,无需手动操作




FasTest 解决方案



- FI 系列自动化内部密封连接器

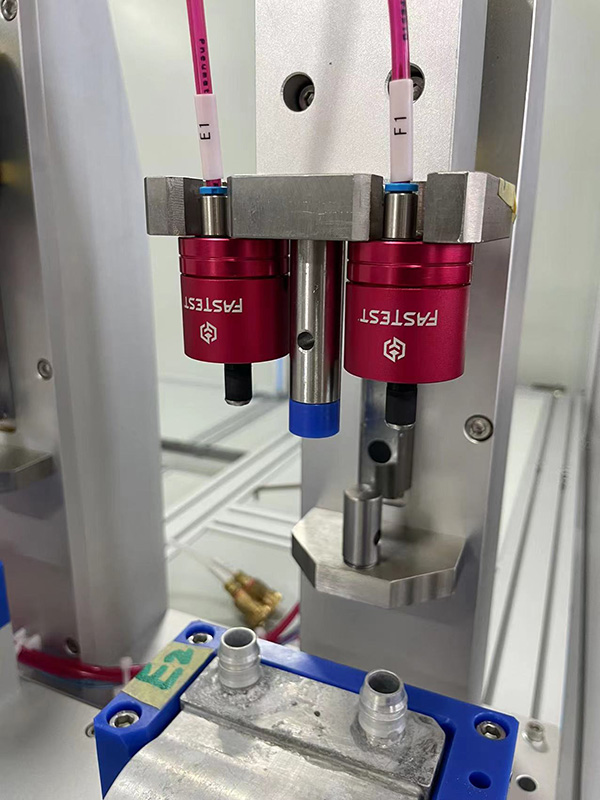

- 夹具固定FI连接器的位置后,夹具下移,接头前端置于管内,气压驱动密封圈膨胀,密封圈紧贴测试管内壁,形成密封

- 测试完成后,驱动气压排空,密封圈回缩,夹具上移,测试完成

- 整个测试过程仅耗时几秒,简单快捷,大大节省了操作时间,提高检测效率。

- 可接入ICON智能连接技术,自动识别错误连接,杜绝误检漏检。

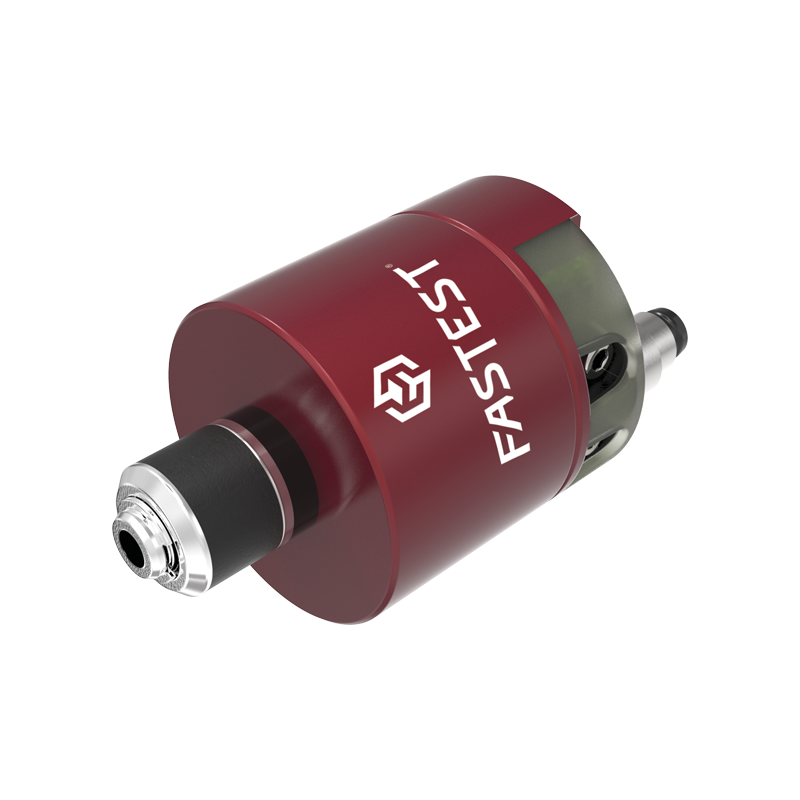

FI 系列密封测试接头

  • 连接类型:各种直管/异形管/螺纹管

  • 压力等级:真空至8.3bar ( 120psi)

  • 驱动方式:气动|半自动化|全自动
